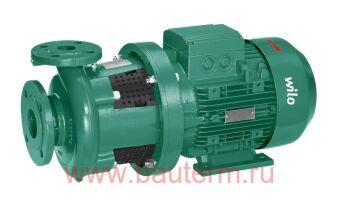

Насос с сухим ротором Wilo-CronoBloc-BL 80/150-1,5/4

Одноступенчатый центробежный насос с сухим ротором блочного типа для установки на фундаменте. Блочное исполнение с низким уровнем шума и вибрации с промежуточным корпусом и неподвижно присоединенным унифицированным (стандартным) электродвигателем.
С не зависящим от направления вращения сильфонным скользящим торцевым уплотнением (от 37 кВт/4-контактного и 45 кВт/2-контактного с картриджным торцевым уплотнением в системе Back-Pull-Out для замены скользящего торцевого уплотнения без демонтажа электродвигателя) и снижающим кавитацию рабочим колесом.
Фланцы имеют штуцеры R 1/8 для измерения давления.
На корпус насоса и промежуточный корпус нанесено катафорезное покрытие.
Серийные электродвигатели с технологией IE3.

Описание серии
Тип Насос с сухим ротором в блочном исполнении с фланцевым соединением
Применение Для перекачивания воды систем отопления (согласно VDI 2035), водогликолевой смеси, охлаждающей и холодной воды без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Обозначение
Пример BL 80/150-1,5/4
BL Блочный насос
80 Номинальный внутренний диаметр DN подсоединения к трубопроводу (напорный патрубок)
150 Номинальный внутренний диаметр рабочего колеса
1,5 Номинальная мощность электродвигателя P2 в кВт
4 Число полюсов электродвигателя
Особенности/преимущества продукции
- Низкие эксплуатационные затраты благодаря высокому КПД
- Высокая степень защиты от коррозии благодаря катафорезному покрытию литых компонентов.
- В серийном исполнении в корпусе электродвигателя предусмотрены отверстия для выхода конденсата
- Всегда и везде доступные стандартные электродвигатели (в соответствии со спецификацией Wilo) и скользящие торцевые уплотнения
- Удобство пользования благодаря соответствию рабочих характеристик и основных размеров EN 733 (DIN для стандартных насосов)
Технические характеристики
- Допустимый диапазон температур перекачиваемой жидкости от -20 C до +140 C
- Электроподключение к сети 3х400 В, 50 Гц (другие по запросу)
- Класс защиты IP55
- Номинальный диаметр от DN 32 до DN 150
- Макс. рабочее давление 16 бар (опционально 25 бар по запросу)
Описание/конструкция
- Одноступенчатый низконапорный центробежный насос в блочном исполнении с аксиальным всасывающим патрубком и радиально расположенным напорным патрубком со следующими элементами:
- Скользящее торцовое уплотнение
- Фланцевое соединение со штуцером для замера давления R 1/8
Соединительный элемент
Муфта
Электродвигатель согласно норме IEC
Материалы
Корпус насоса и фонарь: Стандартное исполнение: EN-GJL-250;
опционально: Чугун с шаровидным графитом EN-GJS-400-18-LT (в зависимости от типа)
Рабочее колесо: Стандартное исполнение: EN-GJL-200;
Специальное исполнение: Бронза CuSn 10 нержавеющая сталь 1.4408 (в зависимости от типа)
Вал: 1.4122
Скользящее торцовое уплотнение: AQEGG;
другие скользящие торцовые уплотнения по запросу
Комплект поставки
Насос
Инструкция по монтажу и эксплуатации
Опции
Вариант ...-L1 с рабочим колесом из бронзы (за отдельную плату)
Вариант …-L4 с рабочим колесом из нержавеющей стали (за отдельную плату)
Вариант ...-H1 с корпусом из чугуна с шаровидным графитом (за отдельную плату)
По запросу возможны также исполнения, рассчитанные на другое напряжение и другую частоту, а также с допуском по нормам ATEX
Принадлежности
Документация (корпус насоса и электродвигатель) для монтажа на фундаменте
Термодатчик, реле отключения по сигналу с датчика KLF (PTC)
Специальные электродвигатели
Скользящие торцовые уплотнения специального исполнения
Системы регулирования SC-HVAC, CC-HVAC и приборы управления
Общие указания – директивы ErP (экологический дизайн)
