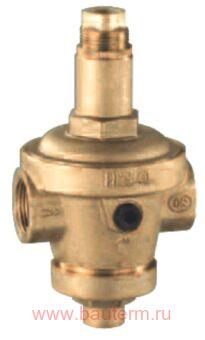

Регулятор давления RP 226 DN 1", Danfoss

Клапан редукционный RP 226 1" является регулятором давления прямого действия “после себя ”/
Выполняет роль стабилизатора давления, т.к. предназначен для снижения и поддержания постоянного давления за клапаном вне зависимости от колебаний давления до клапана.
Редуктор давления Danfoss применяется в водопроводных системах в пределах параметров перемещаемой среды – воды, указанных в технических описаниях клапанов.
Например, на входе в квартиры жилых домов холодной и горячей воды или на подпитке систем отопления.
В корпусе клапанов имеются два резьбовых отверстия 1/4", которые связаны с выходной полостью корпуса, для присоединения манометров.
Манометры в комплект поставки не входят. Отверстия закрыты заглушками.

Монтаж клапана регулирующего давление необходимо выполнять так, чтобы направление движения воды совпадало с направлением стрелки на его корпусе.

Особенности регулятора давления RP 226
- уменьшает и поддерживает постоянное пониженное давление «после себя»;
- имеет резьбовые отверстия (1/4") с пробками, для присоединения манометров и определения давления на выходе с редукционного клапана;
- регулировочным винтом легко произвести настройку;
- имеет заводскую настройку 3 бара;
- выбор редуктора можно выполнить при помощи номограммы

Соединение: внутренняя резьбы
Давление: 16 бар
Диапазон настройки: 1,5...5,5 бар
Температура: 0...+80 °С
Рабочая среда: чистые жидкости

Завод-производитель - OFFICINE RIGAMONTI S.A.S., Италия.

Устройство редукционного клапана типа RP226.
1 – регулировочный винт; 2 – контргайка; 3 – крышка; 4 – пружина; 5 – направляющий шток
пружины; 6 – тарелка; 7 – диафрагма; 8 – кольцо; 9 – прижимная гайка; 10 – хвостовик;
11 – корпус клапана; 12 – плунжер; 13 – нижняя крышка; 14 – сальник нижней крышки;
15 – седло; 17 – седельное кольцо; 18 – седельная шайба; 19 – дисковый держатель.
