Теплообменник пластинч разборный скоростник 150кВт (70/50 С) Ду 50 Ридан-Danfoss

Теплообменник Ду 50 Dаnfoss (Ридан) пластинчатый разборный фланцевый для отопления и горячей воды.
Мощность 151 кВт (130 000 ккал/час) при разности температур по теплоносителю (горячей стороне) 70/50 грд С.
Способность теплопередачи от нагревающего контура к нагреваемому - 151 кВт при подаче в нагревательном контуре 70 С, обратке - 50 С.
Производит нагрев воды от 5 грд С до 45 С в количестве 3,3 м3/час при расходе теплоносителя 6,5 м3/час.
Потеря давления в горячем (нагревающем) контуре - 1,25 м.вод.ст.
Потера давления в холодном (нагреваемом) контуре - 0,31 м.вод.ст.
Расход по горячей стороне - 6,5м3/час при скорости в порту/каналах 0,63/0,41 м/с
Расход по холодной стороне - 3,3 м3/час при скорости в порту/каналах 0,31/0,2 м/с

Диаметр присоединительных патрубков фланцевые 50 мм.
Число пластин/компоновка пластин - 19-TM.
Компоновка каналов - 1 x 9 + 0 x 0 / 1 x 9 + 0 x 0
Внутренний объем,л - 1,8 + 1,8
Эффективная площадь поверхности нагрева 1,25 м2.
Максимальная рабочая температура - 150 С
Максимальное рабочее давление - 10 бар
Масса - 85 кг
Расстояние между патрубками межосевое, мм: высота/ширина - 394/126
Размеры глубина/высота/ширина , мм - 515/692/306

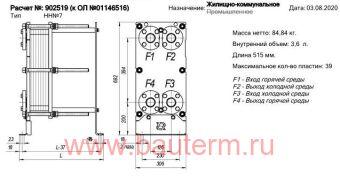

F1 - Вход горячей среды, F2 - Выход холодной среды, F3 - Вход холодной среды, F4 - Выход горячей среды (см. фото)

Разборный теплообменник имеет преимущество перед паяным в виде возможности более эффективного обслуживания.
