Теплообменник пластинчат разборн Dt 40С=0.5м3-24кВт -70/50С Ду 25 Ридан DANFOSS

Теплообменник Ду 25 Dаnfoss (Ридан) пластинчатый разборный фланцевый для отопления и горячей воды.
Мощность 24 кВт (20 706 ккал/час) при разности температур по теплоносителю (горячей стороне) 70/50 грд С.
Способность теплопередачи от нагревающего контура к нагреваемому - 24 кВт при подаче в нагревательном контуре 70 С, обратке - 50 С.
Производит нагрев воды от 5 грд С до 45 С в количестве 0,5м3/час (9л/мин) при расходе теплоносителя 1 м3/час. То есть обеспечить горячей водой 1.5 точки.
Потеря давления в горячем (нагревающем) контуре - 2,09 м.вод.ст.
Потера давления в холодном (нагреваемом) контуре - 0,58 м.вод.ст.
Расход по горячей стороне - 1 м3/час
Расход по холодной стороне - 0,52 м3/час

Диаметр присоединительных патрубков резьба 1".
Число пластин/компоновка пластин - 11-TL.
Внутренний объем,л - 0.2 + 0.2
Эффективная площадь поверхности нагрева 0.243 м2.
Максимальная рабочая температура - 150 С
Максимальное рабочее давление - 16 бар
Масса - 36 кг
Размеры, мм: глубина/ширина/высота - 313/177/360
Расстояние между патрубками межосевое, мм: высота/ширина - 235/65

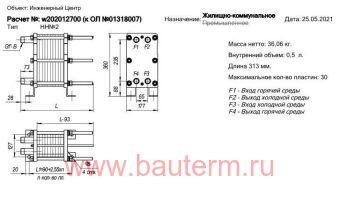

F1 - Вход горячей среды, F2 - Выход холодной среды, F3 - Вход холодной среды, F4 - Выход горячей среды (см. фото)

Разборный теплообменник имеет преимущество перед паяным в виде возможности более эффективного обслуживания.
