Теплообменник пластинчат разборный скоростник 800кВт (70/50 С) Ду 100 Ридан, Danfoss

Теплообменник Ду 100 Dаnfoss (Ридан) пластинчатый разборный фланцевый для отопления и горячей воды.
Мощность 800 кВт (697 195 ккал/час) при разности температур по теплоносителю (горячей стороне) 70/50 грд С.
Способность теплопередачи от нагревающего контура к нагреваемому - 810 кВт при подаче в нагревательном контуре 70 С, обратке - 50 С.
Производит нагрев воды от 45 грд С до 65 С в количестве 34,5м3/час при расходе теплоносителя 34,5 м3/час.
Потеря давления в горячем (нагревающем) контуре - 1,94 м.вод.ст.
Потера давления в холодном (нагреваемом) контуре - 1,91 м.вод.ст.
Расход по горячей стороне - 34,5 м3/час при скорости в порту/каналах 1,15/0,55 м/с
Расход по холодной стороне - 34,5 м3/час при скорости в порту/каналах 1,15/0,54 м/с

Диаметр присоединительных патрубков фланцевые 100 мм.
Число пластин/компоновка пластин - 56-TKTL24.
Компоновка каналов - 1 x 27 + 0 x 0 / 1 x 28 + 0 x 0
Внутренний объем,л - 30 + 31
Эффективная площадь поверхности нагрева 33,24 м2.
Максимальная рабочая температура - 150 С
Максимальное рабочее давление - 16 бар
Масса - 711 кг
Размеры, мм: глубина/ширина/высота - 10005/1956/480
Расстояние между патрубками межосевое, мм: высота/ширина - 1556/225

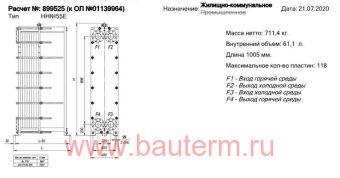

F1 - Вход горячей среды, F2 - Выход холодной среды, F3 - Вход холодной среды, F4 - Выход горячей среды (см. фото)

Разборный теплообменник имеет преимущество перед паяным в виде возможности более эффективного обслуживания.
