Теплообменник пластинчатый разборный (скоростник) 508 кВт (80/60 С) Ридан, Danfoss

Теплообменник Dаnfoss (Ридан) пластинчатый разборный для отопления и горячей воды.
Мощность 508 кВт (436 928 ккал/час) при разности температур по теплоносителю (горячей стороне) 80/60 грд С.
Способность теплопередачи от нагревающего контура к нагреваемому - 508 кВт при подаче в нагревательном контуре 80 С, обратке - 60 С.
Производит нагрев воды от 5 грд С до 60 С в количестве 8м3/час при расходе теплоносителя 22 м3/час.
Потеря давления в горячем (нагревающем) контуре - 0,98 м.вод.ст.
Потера давления в холодном (нагреваемом) контуре - 0,18 м.вод.ст.
Расход по горячей стороне - 22 м3/час при скорости в порту/каналах 0,79/0,58 м/с
Расход по холодной стороне - 8 м3/час при скорости в порту/каналах 0,28/0,2 м/с

Диаметр присоединительных патрубков фланцевые 100 мм.
Число пластин/компоновка пластин - 23-ТКТМ55.
Компоновка каналов - 1х11+0х0 / 1х11+0х0
Внутренний объем,л - 8,3 + 8,3
Эффективная площадь поверхности нагрева 5,46 м2.
Максимальная рабочая температура - 90 С
Максимальное рабочее давление - 10 бар
Масса - 310 кг

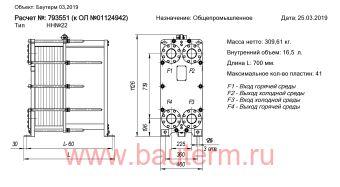

Размеры, мм: глубина/ширина/высота - 700/460/1126
Расстояние между патрубками межосевое, мм: высота/ширина - 719/225
F1 - Вход горячей среды, F2 - Выход холодной среды, F3 - Вход холодной среды, F4 - Выход горячей среды (см. фото)
.
Разборный теплообменник имеет преимущество перед паяным в виде возможности более эффективного обслуживания.
